Transformator suhog-tipa razvijen korištenjem naprednih materijala od amorfnih legura može značajno smanjiti-gubitke bez opterećenja za 60%-80%. GNEE transformator od amorfne legure, sa svojom izvanrednom zaštitom životne sredine i karakteristikama{7}}štede energije, kao i odličnim električnim performansama, postao je preferirani izbor za zelenu energiju u centrima podataka i centrima za računarsku snagu. Njegova visoko efikasna i stabilna mogućnost napajanja pomaže korisnicima da izgrade digitalnu infrastrukturu sa niskim-ugljičnim, visoko-energetskom efikasnošću, pokrećući inteligentnu i održivu nadogradnju energetskih sistema.

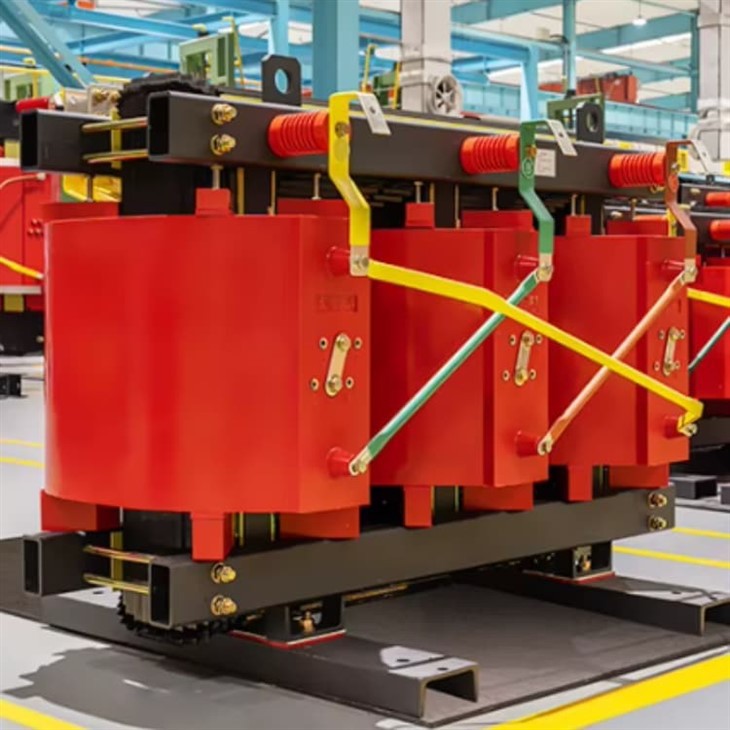

SCRBH 30-2500kVA transformator suvog tipa od amorfne legure
Jezgro: Amorfno legirano gvožđe
Tip: Transformator suvog tipa
Visok napon: 6kV-38.5kV
Nazivni kapacitet: 30kVA-2500kVA
Faza: tri faze
Simbol veze: Dyn11
Usluga: Prilagođena usluga
Tip: Transformator suvog tipa
Visok napon: 6kV-38.5kV
Nazivni kapacitet: 30kVA-2500kVA
Faza: tri faze
Simbol veze: Dyn11
Usluga: Prilagođena usluga
Pošaljite upit
Chat Sada
Imate pitanja? GNEE prodajni predstavnici su sada dostupni za live chat
Pošaljite E-mail:sales@gneeelectric.com
Tel:+8615824687445
Henan GNEE Electric Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača transformatora scrbh 30-2500kva amorfne legure suhog{6}}tipa u Kini. Ako ćete kupiti prilagođeni transformator suvog tipa scrbh 30-2500kva od amorfne legure proizveden u Kini, dobrodošli smo da dobijete ponudu iz naše fabrike. Kvalitetni proizvodi i razumna cijena su dostupni.
Predstavljanje proizvoda amdt transformatora
Parametar proizvoda
|
10kV transformator suvog tipa od amorfne legure{1}} |
|||||||||
|
Nazivni kapacitet (kVA) |
Kombinacija napona |
Connection Section |
Gubitak bez{0}}opterećenja (kW) |
Gubitak opterećenja različitih stupnjeva izolacije i otpornosti na toplinu (kW) |
Bez{0}}opterećenja Trenutni % |
||||
|
visoki napon (kV) |
Visokonaponski raspon odrezivanja (%) |
niski napon (kV) |
Nivo 130(B) |
Nivo 150(F) |
Nivo 180(H) |
||||
|
30 |
|
|
|
|
0.07 |
0.67 |
0.71 |
0.76 |
0.6 |
|
50 |
±2.5 |
0.09 |
0.94 |
1 |
1.07 |
0.5 |
|||
|
80 |
±5 |
0.12 |
1.29 |
1.38 |
1.48 |
0.5 |
|||
|
100 |
0.13 |
1.48 |
1.57 |
1.69 |
0.5 |
||||
|
125 |
0.15 |
1.74 |
1.85 |
1.98 |
0.4 |
||||
|
160 |
0.17 |
2 |
2.13 |
2.28 |
0.4 |
||||
|
200 |
0.2 |
2.37 |
2.53 |
2.71 |
0.4 |
||||
|
250 |
Dyn11 |
0.23 |
2.59 |
2.76 |
2.96 |
0.4 |
|||
|
315 |
0.28 |
3.27 |
3.47 |
3.73 |
0.3 |
||||
|
400 |
6 |
0.31 |
3.75 |
3.99 |
4.28 |
0.3 |
|||
|
500 |
6.3 |
±2 x 2.5 |
0.36 |
4.59 |
4.88 |
5.23 |
0.3 |
||
|
630 |
6.6 |
±5 |
0.42 |
5.53 |
5.88 |
6.29 |
0.3 |
||
|
630 |
10 |
0.4 |
0.41 |
5.61 |
5.96 |
6.4 |
0.3 |
||
|
800 |
10.5 |
0.48 |
6.55 |
6.96 |
7.45 |
0.3 |
|||
|
1000 |
11 |
0.55 |
7.65 |
8.13 |
8.76 |
0.2 |
|||
|
1250 |
0.65 |
9.1 |
9.69 |
10.3 |
0.2 |
||||
|
1600 |
0.76 |
11 |
11.7 |
12.5 |
0.2 |
||||
|
2000 |
1 |
13.6 |
14.4 |
15.5 |
0.2 |
||||
|
2500 |
1.2 |
16.1 |
17.1 |
18.4 |
0.2 |
||||
|
1600 |
0.76 |
12.2 |
12.9 |
13.9 |
0.2 |
||||
|
2000 |
1 |
15 |
15.9 |
17.1 |
0.2 |
||||
|
2500 |
|
|
|
|
1.2 |
17.7 |
18.8 |
20.2 |
0.2 |
|
35kV transformator suvog tipa od amorfne legure{1}} |
|||||||||
|
Nazivni kapacitet (kVA) |
Kombinacija napona |
Connection Section |
Gubitak bez{0}}opterećenja (kW) |
Gubitak opterećenja različitih stupnjeva izolacije i otpornosti na toplinu (kW) |
Bez{0}}opterećenja Trenutni % |
||||
|
visoki napon (kV) |
Visokonaponski raspon odrezivanja (%) |
niski napon (kV) |
Nivo 130(B) |
Nivo 150(F) |
Nivo 180(H) |
||||
|
50 |
|
|
|
|
0.15 |
1.34 |
1.42 |
1.52 |
0.9 |
|
100 |
±2.5 |
0.2 |
1.97 |
2.09 |
2.23 |
0.9 |
|||
|
160 |
±5 |
0.24 |
2.65 |
2.81 |
3 |
0.8 |
|||
|
200 |
0.28 |
3.13 |
3.32 |
3.55 |
0.8 |
||||
|
250 |
0.31 |
3.58 |
3.8 |
4.06 |
0.7 |
||||
|
315 |
0.37 |
4.25 |
4.51 |
4.82 |
0.7 |
||||
|
400 |
0.43 |
5.1 |
5.41 |
5.79 |
0.6 |
||||
|
500 |
33 |
0.4 |
Dyn11 |
0.5 |
6.27 |
6.65 |
7.11 |
0.6 |
|
|
630 |
35 |
0.58 |
7.25 |
7.69 |
8.23 |
0.6 |
|||
|
800 |
36 |
0.68 |
8.6 |
9.12 |
9.76 |
0.5 |
|||
|
1000 |
37 |
±2x 2.5 |
0.75 |
9.86 |
10.4 |
11.1 |
0.5 |
||
|
1250 |
38.5 |
±5 |
0.88 |
12 |
12.7 |
13.6 |
0.5 |
||
|
1600 |
1 |
14.6 |
15.4 |
16.5 |
0.4 |
||||
|
2000 |
1.25 |
17.2 |
18.2 |
19.5 |
0.4 |
||||
|
2500 |
1.48 |
20.6 |
21.8 |
23.3 |
0.4 |
||||
|
1600 |
1 |
16 |
17 |
18.2 |
0.4 |
||||
|
2000 |
1.25 |
19 |
20.1 |
21.5 |
0.4 |
||||
|
2500 |
|
|
|
|
1.48 |
22.7 |
24 |
25.7 |
0.4 |
Prednosti proizvodaoftransformator sa amorfnim jezgrom
1. Innovative Process Technology
Transformator od amorfne legure ima patentiranu-certificiranu polu-inkapsuliranu tro-faznu tri-strukturu, postižući kompaktnu veličinu i lagani dizajn, dok nudi odlične-mogućnosti suzbijanja harmonika visoke frekvencije.
Nezavisno razvijena potpuna-procesna proizvodna linija za jezgro od amorfne legure osigurava potpunu kontrolu nad materijalom i proizvodnim procesima, garantirajući vrhunski kvalitet i tehnološko vodstvo.
2. Izvanredne performanse energetske efikasnosti
Visoka{0}}svojstva amorfnih legiranih materijala osiguravaju-dugoročni stabilan rad opreme.
U poređenju sa tradicionalnim transformatorima, gubici bez opterećenja su smanjeni za 60%-80%, a struja bez opterećenja opada za 70%-85%, što značajno optimizira efikasnost korištenja energije.
3. Superiorna izdržljivost izolacije
Izolacijski materijali mogu održavati efikasne performanse više od 10 godina pod neprekidnim radom na 220 stepeni, daleko premašujući industrijske standarde.
UL certifikat za termičku izdržljivost od 200 stepeni i polaganje 3500V visokog-naponskog testa izolacije osiguravaju sveobuhvatnu pouzdanost u električnoj sigurnosti.
4. Pouzdanost dugog vijeka trajanja
Komponente jezgra ovog suvog-tipa transformatora pokazuju izuzetnu otpornost na kratko-spojeve, produžavajući vijek trajanja za preko 30% u poređenju sa konvencionalnim proizvodima.
Trostruki dizajn zaštite (otporan na prašinu,{0}}otporan, sol-otporan na maglu) u kombinaciji sa strukturom protiv-pukotina čini ga vrlo prilagodljivim teškim okruženjima kao što su visoka vlažnost i veliko zagađenje, značajno smanjujući troškove održavanja.
Karakteristike izvedbe dizajna
Dizajn 1.3D stereoskopske strukture
Transformator suvog tipa od amorfne legure- usvaja 3D optimiziranu strukturu sa stereoskopskim valjanim jezgrom, postižući male gubitke i visoku kompaktnost kroz slojeviti dizajn zavojnice i prostorne puteve odvođenja topline.
2. Low Voltage Foil Winding
Ovaj transformator suvog-tipa koristi elektrolitičku bakarnu foliju visoke-čistoće u kombinaciji sa sistemom izolacije H-klase visoke-otporne na temperaturu. Precizno namotavanje se izvodi na kompresijskom-izlivenom izolacionom cilindru, sa Nomex® papirnom izolacijom između slojeva. Gusta struktura se formira pomoću tehnologije VPI vakuumske impregnacije pod pritiskom. Epoksidna smola se koristi za tretman dvostrukog-zavarivanja, a profesionalna tehnologija TIG zavarivanja primjenjuje se na priključne tačke provodnika za bešavno spajanje. Struktura transformatora ima odličnu mehaničku stabilnost, superiornu otpornost{10}}u kratkom spoju i izuzetnu otpornost na koroziju.
3. Kompozitni namotaj visokog napona
Inovativni više-segmentirani cilindrični dizajn sa ugrađenim-aksijalnim ventilacijskim kanalima pruža odličnu termičku stabilnost i otpornost na prenapone. Provodnici koriste Nomex® izolovanu ravnu bakarnu žicu sa odgovarajućim slojem izolacionog sistema. Namotaji visokog i niskog napona su integralno oblikovani. Nakon VPI impregnacije i procesa sušenja na visokim{5}}temperaturama, formira se kompletno zapečaćeno tijelo. Na krajevima se koristi specijalna inkapsulacija od smole kako bi se osiguralo da nema pucanja tokom dugotrajnog-radnja i izuzetne efikasnosti odvođenja topline.
4.Magnetic Circuit System
Inovativna struktura jezgra smanjuje gubitak željeza za 70%-80% u poređenju sa tradicionalnim dizajnom. Jedinstvena tehnologija eliminacije naprezanja osigurava odlične elektromagnetne performanse i strukturni integritet čak i pod uvjetima transportnih vibracija.
Sistem verifikacije kvaliteta
Potpuna-kontrola kvaliteta procesa implementirana je u skladu sa ISO/SGS međunarodnim standardima i prilagođenim zahtjevima, vršeći sveobuhvatne fabričke inspekcije uključujući testiranje djelomičnog pražnjenja, ispitivanja otpornosti na udar groma i mjerenja nivoa zvuka. Opremljen-vodećim instrumentima za testiranje i standardiziranim procedurama testiranja kako bi se pružile dvostruke garancije za pouzdanost proizvoda.
Zašto odabrati nas?
GNEEstriktno prati sveobuhvatan proces testiranja prihvatljivosti kako bi osigurao da performanse svakog uređaja zadovoljavaju standarde. Naši proizvodi i usluge uspješno su primijenjeni u više od 50 zemalja i regija širom svijeta. Kao pouzdani globalni industrijski partner, uvijek smo posvećeni pomaganju klijentima da ostvare svoju viziju održivog razvoja kroz visoko-kvalitetne proizvode i kompletne-usluge za proces.
Podrška
• Pre{0}}prodaja: Besplatni tehnički savjeti, pregled crteža i obuka za instalaciju.
• Nakon{0}}prodaje:
o Globalna garancija 2 godine; 5 godina garancije na osnovne komponente.
o 7×24-satna daljinska podrška, odgovor na kvar unutar<24 hours.
o Priručnik za upotrebu.
Sertifikat SGS-a
