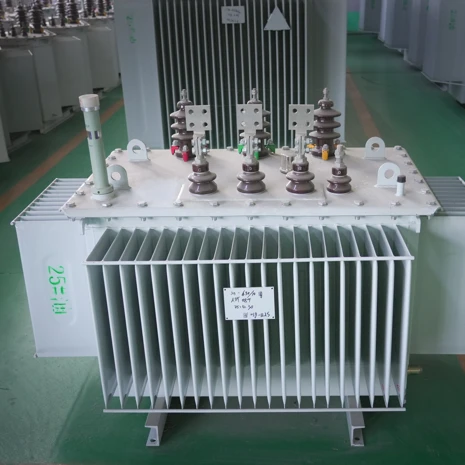

630kVA 10kV/0.4kV uljni distributivni transformator



Uljni transformator 630kVA 10kV/0.4kV jedan je od najčešće korištenih distributivnih transformatora u komercijalnim, industrijskim, komunalnim, obnovljivim izvorima energije i infrastrukturnim projektima. Obično se proizvodi u serijama S11, S13 i energetski{6}}efikasnih transformatora i dizajniran je da spusti srednje{7}}naponske mreže na niskonaponske-distributivne sisteme.



Standardni transformator 630kVA punjen uljem{1}}u skladu je sa IEC 60076, GB 1094, IEEE C57 i drugim međunarodnim standardima. Odlikuje se malim gubitkom bez-opterećenja, stabilnim naponom impedancije, pouzdanim performansama izolacije i dugim vijekom trajanja. Tipične primjene uključuju fabrike, solarne elektrane, stanice za punjenje električnih vozila, poslovne zgrade, bolnice, rudarske operacije i projekte elektrifikacije sela.





Sljedeća tabela prikazuje tipične specifikacije 630kVA distributivnog transformatora uronjenog u ulje.

Stavka	Standardna vrijednost
Nazivni kapacitet	630kVA
Visok napon	10kV / 11kV
Niski napon	0.4kV
Frekvencija	50Hz / 60Hz
Faza	Three Phase
Metoda hlađenja	ONAN
Vector Group	Dyn11
Dodirnite Changer	±2×2,5% ili ±5% popusta-Krug
Impedans Voltage	4%–6%
Ne-Učitaj struju	Manje ili jednako 1,0%
Klasa izolacije	Klasa A
Transformer Oil	Mineralno ulje / FR3 estersko ulje
Standard	IEC 60076 / GB 1094
Stepen zaštite	IP23-IP54 (opciono)



Trebate ponudu s vašim tačnim naponom, ograničenjima gubitaka i lokalnim certifikatom?
Zatražite prilagođenu specifikaciju transformatora od 630kVA (S11/S13/estersko ulje/zapečaćeni tip) i primite čvrstu FOB ponudu u roku od 24 sata.



Zatražite ponudu



Gubici transformatora direktno utiču na operativne troškove i energetsku efikasnost.



Transformer Type	Ne-Gubitak opterećenja	Load Loss
S11-630kVA	980W	6200W
S13-630kVA	760W	5960W
Energetski efikasan tip	600–700W	5600–5900W



S13 serija može smanjiti gubitke bez-opterećenja za približno 20–30% u poređenju sa konvencionalnim transformatorima S11, pomažući korisnicima da smanje potrošnju električne energije tokom radnog vijeka transformatora.





Količina ulja zavisi od dizajna, proizvođača, sistema hlađenja i klase efikasnosti.



Transformer Type	Kapacitet ulja
Standardno 630kVA	500–650 litara
Conservator Type	550–700 litara
Potpuno zatvoren tip	500–650 litara



Izolaciono ulje obavlja tri kritične funkcije:



• Električna izolacija
• Odvođenje topline
• Supresija luka



Redovno testiranje ulja osigurava dugoročnu-pouzdanost transformatora.



Težina transformatora varira u zavisnosti od dizajnerskih standarda i materijala.



Komponenta	Težina
Active Part	1200–1600 kg
Transformer Oil	450–650 kg
Tank & Accessories	600–900 kg
Ukupna težina	2200–3200 kg



Planiranje transporta uvijek treba uzeti u obzir i težinu transporta i zahtjeve za dizanjem.





Dimenzija	Približna vrijednost
Dužina	1500–1900 mm
Širina	900–1200 mm
Visina	1400–1800 mm



Stvarne dimenzije mogu varirati u zavisnosti od nivoa napona, strukture hlađenja i specifikacija kupaca.





Komercijalne zgrade

Uljni transformator od 630 kVA obično napaja komercijalni kompleks od 10.000-15.000 m² i košta 30-40% manje od suvog tipa za vanjske ili podrumske podstanice.



Industrijska postrojenja

Podnosi teška opterećenja motora sa 150% kratkoročnog kapaciteta preopterećenja dok sjedi na otvorenom, štedeći vrijedan prostor u fabrici.



Projekti solarne energije

Jedinica od 630 kVA odgovara solarnim nizovima od 600–700 kWp, a njegova zatvorena uljna konstrukcija izdržava dnevne temperaturne promjene i izlaganje UV zračenju na fotonaponskim farmama.



EV stanice za punjenje

Jedan uljni transformator od 630 kVA podržava brze punjače od 10–15 DC i upravlja brzim dnevnim ciklusom opterećenja bolje od suhog tipa zbog superiornog odvođenja topline ulja.



Rural Electrification

Zatvoreni uljni transformatori od 630 kVA montirani na stubove snabdijevaju 300–500 domaćinstava ili pumpi za navodnjavanje, ne zahtijevaju izgradnju i samo petogodišnje intervale održavanja.




Potpuno zatvoren konzervator ulja tipa kapsule{0}} sprječava oksidaciju i ulazak vlage u transformatorsko ulje.



Fleksibilna gumena kapsula je ugrađena unutar rezervoara za konzerviranje. Kako se transformatorsko ulje širi tokom rada, kapsula se komprimira. Kada se ulje ohladi i skupi, kapsula se ponovo širi. Ovo potpuno izoluje ulje od okolnog vazduha.



• Sprečava oksidaciju
• Sprečava upijanje vlage
• Smanjuje zahtjeve za održavanjem
• Produžava radni vijek transformatora



Ova konstrukcija je standardna za mnoge moderne S13-M potpuno zatvorene transformatore.






Dyn11 je najčešća vektorska grupa za 630kVA distributivne transformatore.



• D=Visoko-namotaj spojen u Delta
• y=Niskonaponski-namotaj spojen u zvijezdu (Wye)
• n=Neutralna tačka dostupna na LV strani
• Pomak faze od 11=30 stepena


Prednosti Dyn11:


• Smanjuje struje trećeg harmonika
• Pruža stabilnu neutralnu tačku
• Omogućava paralelni rad
• Poboljšava kvalitet struje



Standardni napon impedancije za transformator od 630kVA 10kV/0,4kV je tipično 4,0% ili 4,5%.



Napon impedancije predstavlja postotak nazivnog primarnog napona potrebnog za proizvodnju struje punog-opterećenja kada je sekundarni namotaj kratko-spojen.



Sa naponom impedance od 4%, teoretska struja kratkog-spoja na LV terminalima je približno 25 puta nominalna struja.




Parametar	S11	S13
Ne-Gubitak opterećenja	Više	Niže
Energetska efikasnost	Standard	Visoko
Operativni trošak	Više	Niže
Inicijalna investicija	Niže	Više
Trošak životnog ciklusa	Više	Niže

Za projekte s kontinuiranim radom i dugim vijekom trajanja, S13 transformatori općenito pružaju bolje ekonomske povrate kroz smanjene gubitke energije.



Spremni ste naručiti za svoju EV stanicu, solarnu farmu ili industrijski projekat?
Isporučujemo ulje od 630kVA-uronjentransformatori sa IEC/CE/UL sertifikatima, bakarni namotaji kao standard i brza isporuka u Afriku, Jugoistočnu Aziju, Bliski Istok i Evropu.
Pošaljite upit (količina, voltaža, odredišna luka) da dobijete količinski popust i vrijeme isporuke u jednom radnom danu



Zatražite ponudu



P1: Koja je razlika između S11 i S13 630kVA transformatora?



O: S13 smanjuje gubitak bez-opterećenja za otprilike 27–30% istovremeno pružajući poboljšanu energetsku efikasnost uz nešto veću početnu investiciju.



P2: Koliki je kapacitet ulja transformatora od 630 kVA?



O: Obično 430–650 kg (otprilike 480–730 litara), ovisno o dizajnu i proizvođaču.



P3: Može li transformator od 630 kVA podnijeti opterećenje stanice za punjenje električnih vozila?



O: Da. Može podržati približno 10-15 DC brzih punjača ovisno o snazi ​​punjača i raznolikosti potražnje.



P4: Kolika je struja punog opterećenja 630kVA 10kV/0,4kV transformatora?



O: NN strana ≈ 909A. HV strana ≈ 36,4A.



P5: Koliko kuća može napajati transformator od 630kVA?



O: Otprilike 250–300 domova pod prosječnim uvjetima potražnje, ili 400–500 domova kada se primjenjuju faktori raznolikosti.



P6: Koja metoda hlađenja se koristi u 630kVA uljnim-transformatorima?



O: ONAN (Ulje prirodno Air Natural).



P7: Koliki je tipični vijek trajanja uljnog-transformatora od 630 kVA?



O: Obično 25–{1}} godina uz odgovarajuće održavanje.



P8: Mogu li se transformatori od 630 kVA koristiti za-up aplikacije?



O: Da. Oni se široko koriste u solarnim elektranama, vjetroelektranama i sistemima za pohranu energije baterija za integraciju u mrežu.
